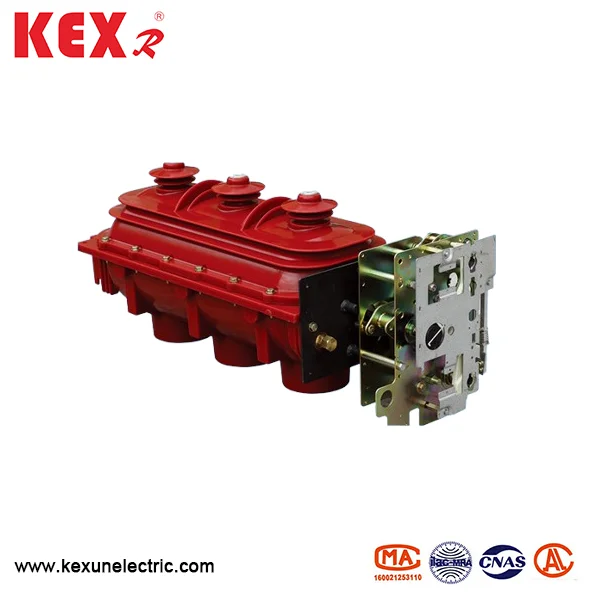

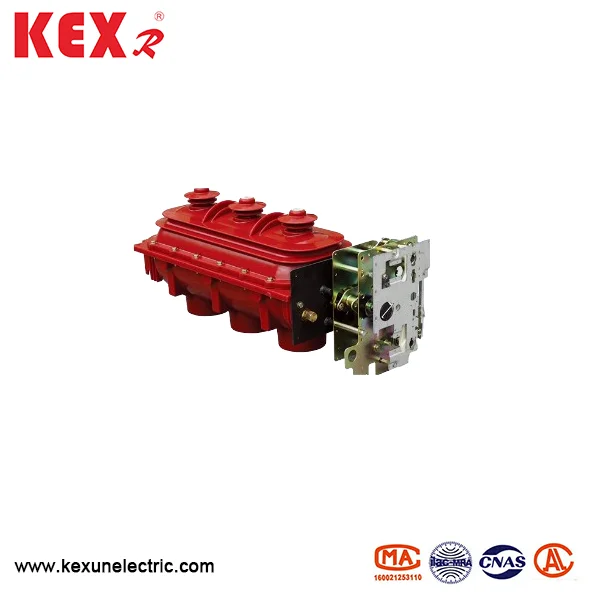

FLRN36-12D Тип SF6 Перемикач навантаження

Перемикач навантаження SF6 типу FLRN36-12D спеціально виробляється Kexun у China Factory, використовує газ SF6 як гасіння дуги та ізоляційного середовища, а рейтинговий перемикач-12 кВ. У комутаторі є три станції: закриття, відкриття та заземлення. Він має характеристики невеликого обсягу, зручної установки та використання та сильної пристосованості до навколишнього середовища.
Модель: N36-12d
Бренд: KEXR

Надіслати запит

Опис продукту

Flrn36 12d Type Sf6 Load Switch

● Область застосування

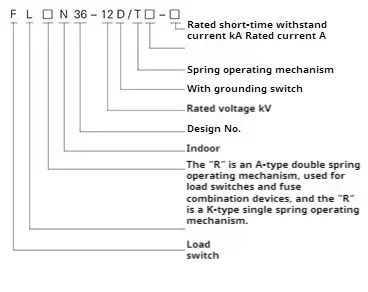

Ця серія вимикачів навантаження розділена на FLRN36-12D (механізм роботи в одній пружині K-типу) та FLRN36-12D/A (тип подвійної пружинної роботи механізму). FLRN36-12D може бути об'єднаний у перемикач завантаження+запобіжник комбінованого електричного пристрою з функціями управління та захисту, який може бути використаний для захисту та управління джерелом живлення та підстанції як електричного обладнання, особливо придатного для шаф для кільця, коробки для розподілу кабелів та станцій перемикання розподілу.

◆ Зберігайте стандарту

IEC60265 、 IEC62271 、 GB3804 、 GB16926 тощо.

● Структурні переваги перемикача завантаження FLRN36-12D SF6 SF6

▶ Ізоляційна оболонка: основний ланцюг та ланцюг заземлення перемикача завантаження типу FLRN36-12D SF6

запечатані в ізоляційній оболонці з епоксидної смоли процесом APGI, який має переваги хороших показників ізоляції та середовища проти забруднення.

▶ Структура ізоляційної оболонки: ізоляційна оболонка складається з верхніх та нижніх кришок ізоляційних.

▶ Внутрішній газ: SF6 GAS з відносним тиском 0,4BAR заповнюється всередині, щоб забезпечити, щоб газовий газ SF6 був безпосередньо обприсканий на задній канал шафи у разі нещасного випадку та забезпечити особисту безпеку.

▶ Захисні заходи: Нижня ізоляційна кришка має захисні заходи для подальшого забезпечення безпеки.

Flrn36 12d Type Sf6 Load Switch

● Використання умов

◆ Температура навколишнього середовища: температура навколо вимикача завантаження SF6 типу FLRN36-12D типу SF6

Має бути -40 ~ 40 ℃

◆ Вологість: Максимальна середня відносна вологість становить ≤ 95% на день і ≤ 100% на місяць.

◆ Висота: Перемикач завантаження типу FLRN36-12D повинен бути встановлений на висоті нижче

2000 м.

◆ Сейсмічна здатність: ≤8

◆ Навколишнє повітря повинно бути вільним від очевидного забруднення, таких як корозійна, горюча газова та водяна пара, і не повинно бути часто насильницької вібрації.

● Технічні параметри перемикача завантаження типу FLRN36-12D SF6

Предмет	Одиниця	FLRN36-12D/T630-20 Тип	FLRN36-12D/100-50 Тип
Номінальна напруга	KV	12	12
Оцінка частоти	Гц	50	50
Оцінений струм	A	630	100
1 хв. Частота потужності витримує напругу міжфазу/перелом	KV	42/48	42/48
Імпульс блискавки протистояти напругою міжфази/перелому	KV	75/85	75/85
5 хв.	KV	24	24
Номінальний струм теплової стійкості 3 секунди /2 секунди	З	20/20	20/20
Номінальний динамічний стабільний струм （Peak）	З	50/50	50/50
Оцінений струм закриття короткого замикання	З	50/50	125/50
Оцінений струм переривання закритого циклу	A	630
Рейтинг активного навантаження, що перериває струм	A	630
Рейтингове струм зарядки кабелю	A	10	10
Оцінений струм розриву короткого замикання	З		50
Оцінений струм передачі	A		1700
Тип запобіжника			Xrnt-12kv/100a
Заплідний вплив кидає енергію	J		1 ± 0,5
Механічне життя	Час	5000/2000	3000/2000
Відстань між зарядженими тілами та відносною ізоляцією повітря	мм	≥125	≥125
Тиск газу SF6	бар	0.4	0.4
Синхронізація відкриття та закриття	РС	≤2	≤2
Опір основного ланцюга	дитячий	≤65	≤65
