Підстанція міської розподілу

● Значення моделі

● Введення продукту підстанції для розподілу міської розподілу YB-12

◆ інтегральна структура

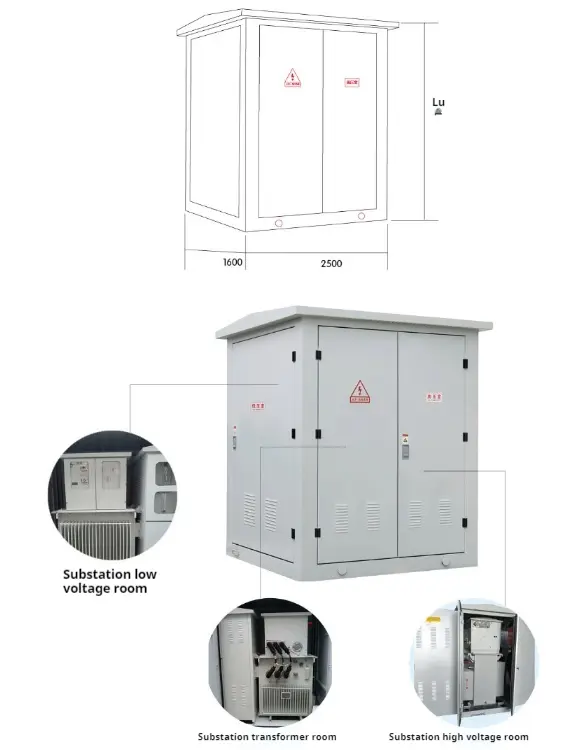

Підстанція міської розподілу в основному розділена на три частини: кімната перемикача високої напруги, кімната трансформатора та кімната з низькою напругою, яку можна транспортувати окремо.

Підстанція приймає унікальну конструкцію розсіювання тепла великого циклу, щоб забезпечити рівень підвищення температури продукту, а окрема герметизація між кімнатами не утворюватиме теплообмін між приміщеннями.

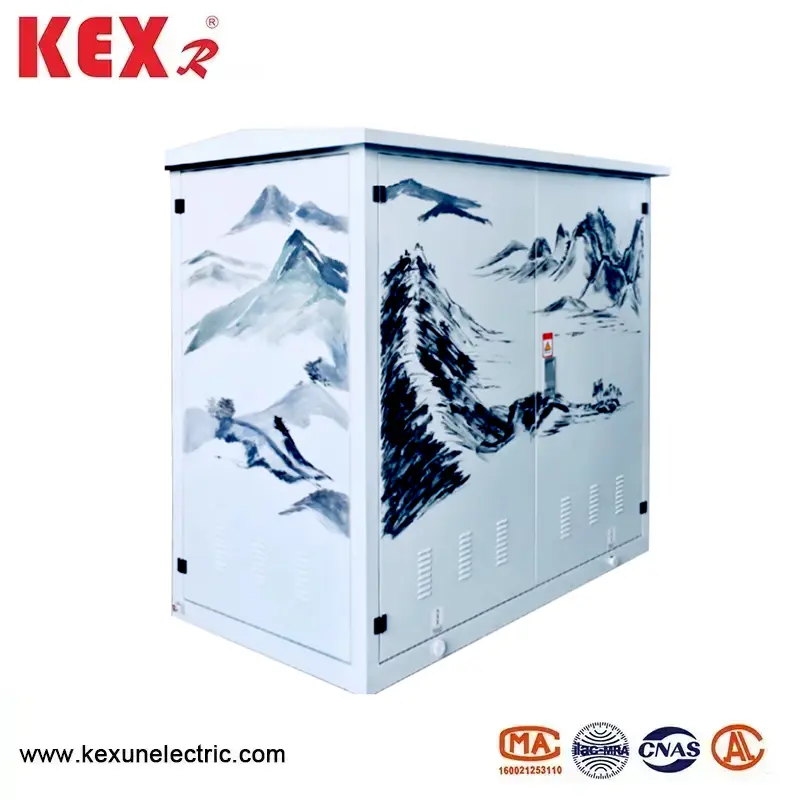

Оболонка підстанції міської розподілу виготовлена ​​з високоякісної пластини з нержавіючої сталі.

Усі частини конструкції сталевої пластини пройшли спеціальну антикорозійну обробку, а структура пластини з нержавіючої сталі має сильну стійкість до корозії та хорошу механічну міцність.

Ця підстанція може бути безпосередньо встановлена ​​в приміщенні без додаткової будівельної основи, яка економить витрати та простір і зручно встановити.

Camber високого тиску SF6, наповнений газовим пристроєм, незалежно розроблена нашою компанією для високої напруги, а всі розподільні пристрої та шини запечатані у закритому коробці з нержавіючої сталі без оголеного зарядженого корпусу зовні. Безпечна експлуатація та висока надійність; Повністю модульна конструкція, всі модулі можуть реалізувати режим підключення бічної розетки та верхнє розширення відповідно до вимог щодо енергетичного споживання та максимально задовольнити потреби схеми живлення.

◆ Камера низького тиску Вхідна та випускна лінія низької напруги та випускні лінії виготовлені з нових ліпних вимикачів корпусу, які мають невеликі розміри, вільні від викиду та легкої для заміни. Багатофункціональний інтелектуальний всебічний контролер захисту та новий інтегрований пристрій компенсації реактивної потужності.

◆ Кімната трансформатора Трансформатор повністю утеплений епоксидною смолою, а рівень ізоляції та теплостійкості є F, а трансформатор не має жодних матеріалів, що підтримують згоряння, і не виробляє жодних газових чи інших проміжних продуктів, які не сприяють навколишньому середовищу під час роботи, тому він має характеристики хорошої відсталості, захисту від навколишнього середовища та енергозбереження.

◆ Внутрішнє з'єднання Трансформатор напруги та китайський суцільний перемикач підключені суцільними утепленими кабельними аксесуарами компанії, які є безпечними, надійними та повністю утепленими.

● Сторона високого тиску

Висока напруга інтелектуальної інтегрованої підстанції, як правило, захищена комбінованим електричним пристроєм перемикача навантаження. Після того, як запобіжник буде вибутий в одній фазі, трифазні поїздки. Перемикач навантаження може бути обраний із стисненого повітря, вакууму, гексафториду сірки тощо, а механізм експлуатації може бути розподілений для реалізації автоматичного оновлення. Запобіжник-це високий напругий запобіжник із нападником, який має надійну дію та велику здатність до розриву. Дивіться таблицю нижче для основних технічних параметрів. Для трансформаторів вище 800 кВА вакуумні вимикачі, такі як Zn12, Zn28 та VS1, можуть бути обрані для захисту.

● Сторона низького тиску

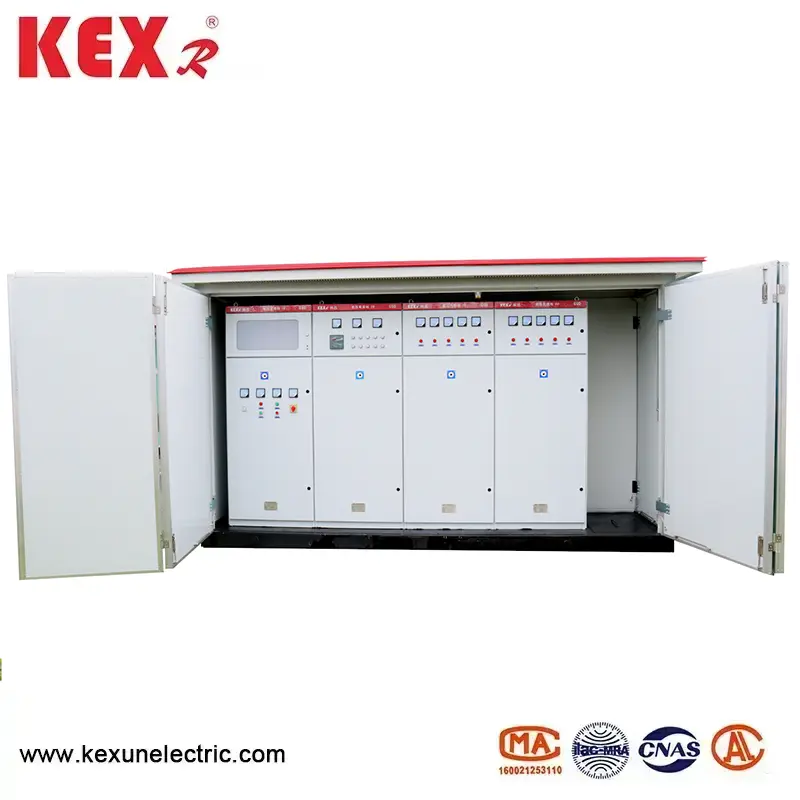

Основний перемикач на стороні низької напруги приймає універсальний або інтелектуальний вимикач для селективного захисту; Перемикач Outlet приймає новий тип пластикового перемикача з невеликим обсягом і короткою вистригом, до 30 ланцюгів; Інтелектуальний автоматичний пристрій компенсації реактивної компенсації живлення має контактор та безконтактний режим перемикання для вибору користувачів.

● Трансформатор підстанції міського розподілу

Інтелектуальна інтегрована підстанція приймає низько втрата, зароблених нафтою, повністю герметичні трансформатори S9, S10 та S11, а також може вибрати трансформатори, сприятливі для навколишнього середовища, що спричиняють смолу, або Nomex. Дно оснащене візком, і трансформатори можуть легко входити та вийти.

◆ Технічні параметри перемикача навантаження

◆ Технічні параметри запобіжника високої напруги

◆ Технічні параметри вимикача низької напруги

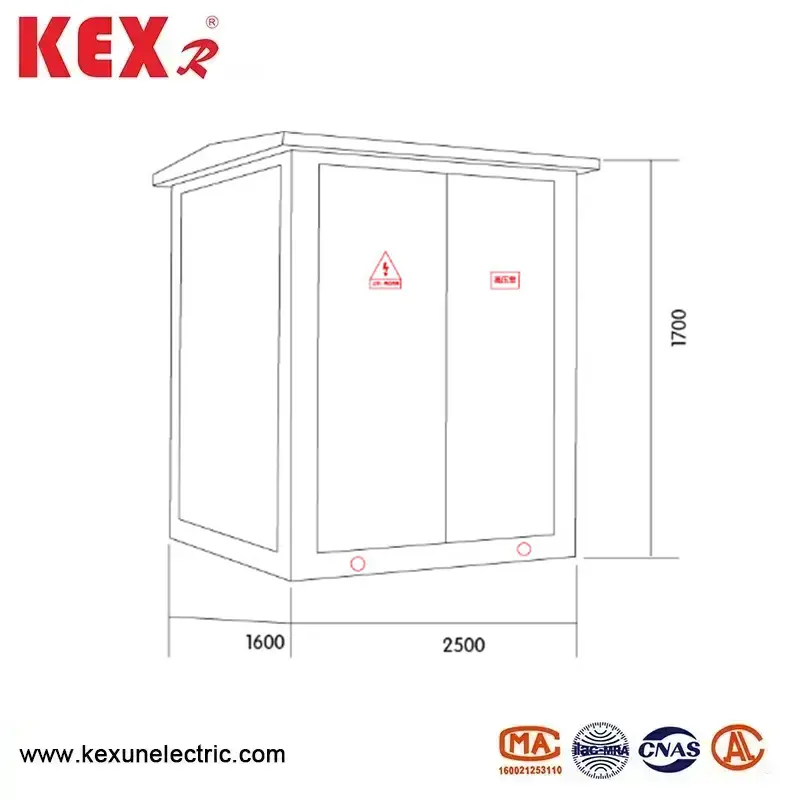

● Діаграма розміщення макета
