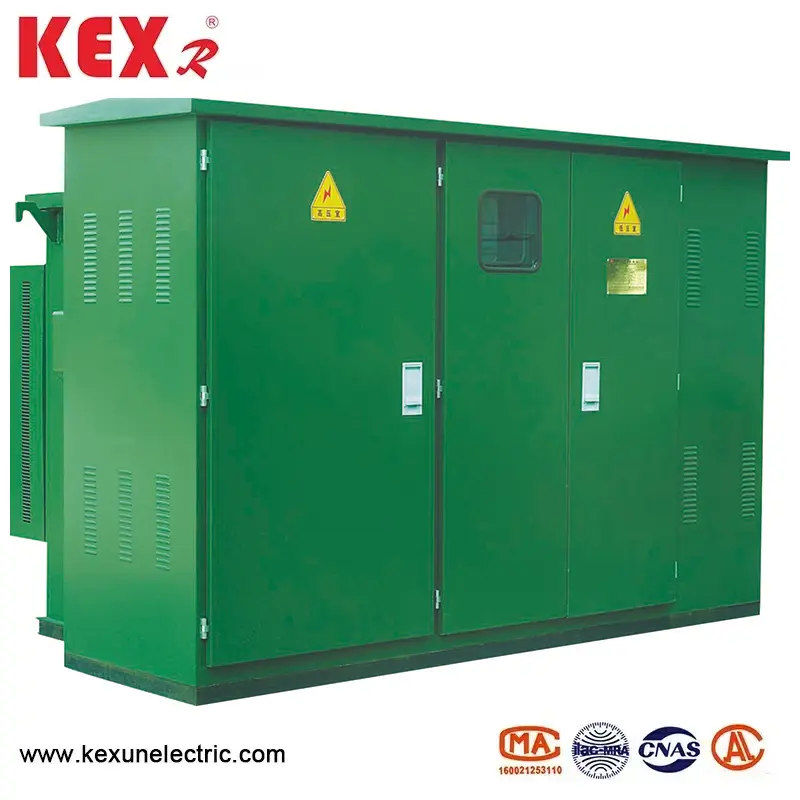

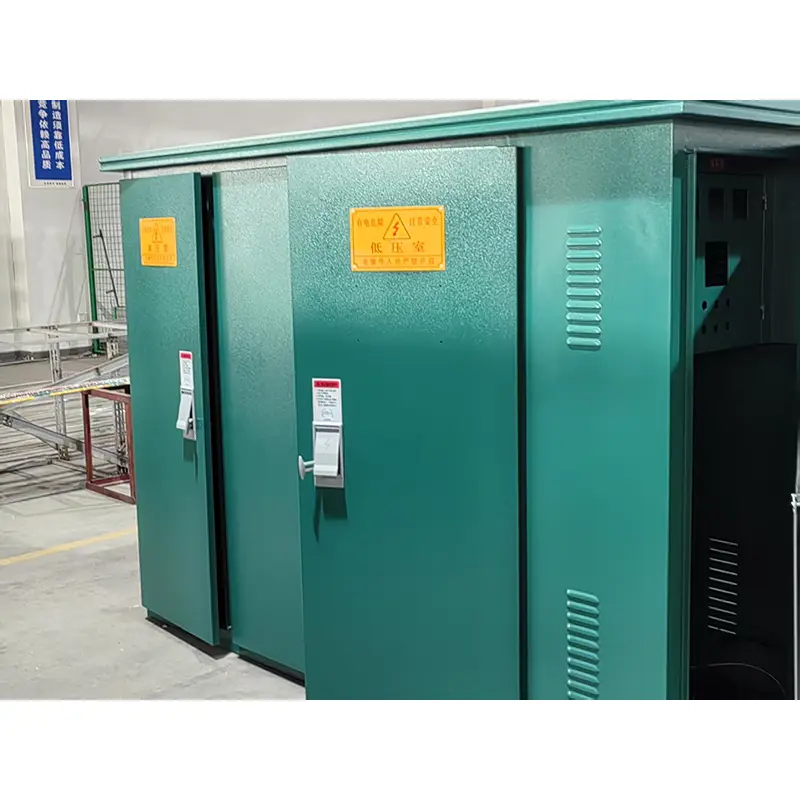

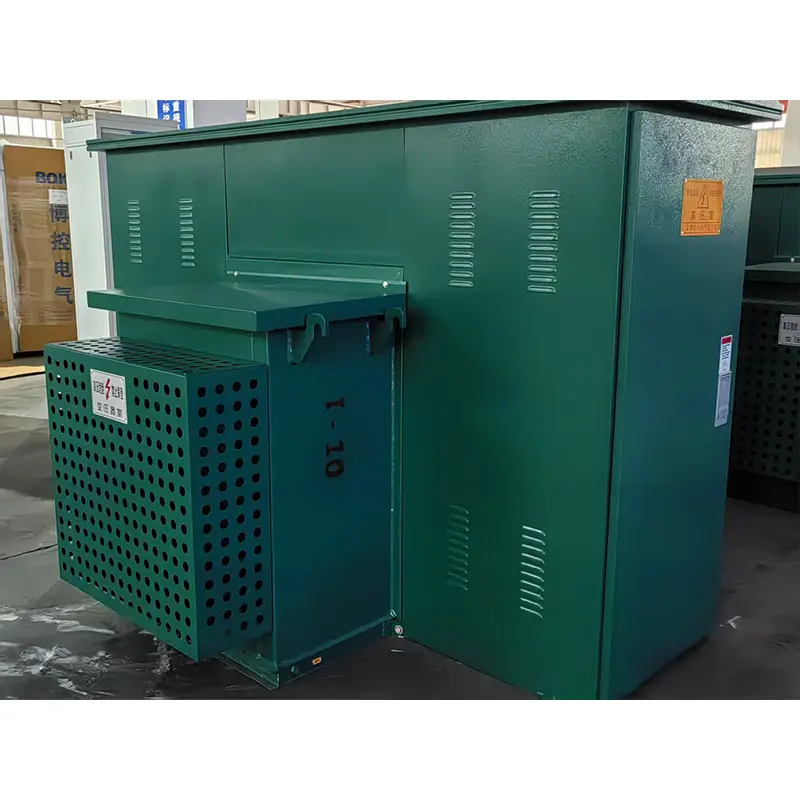

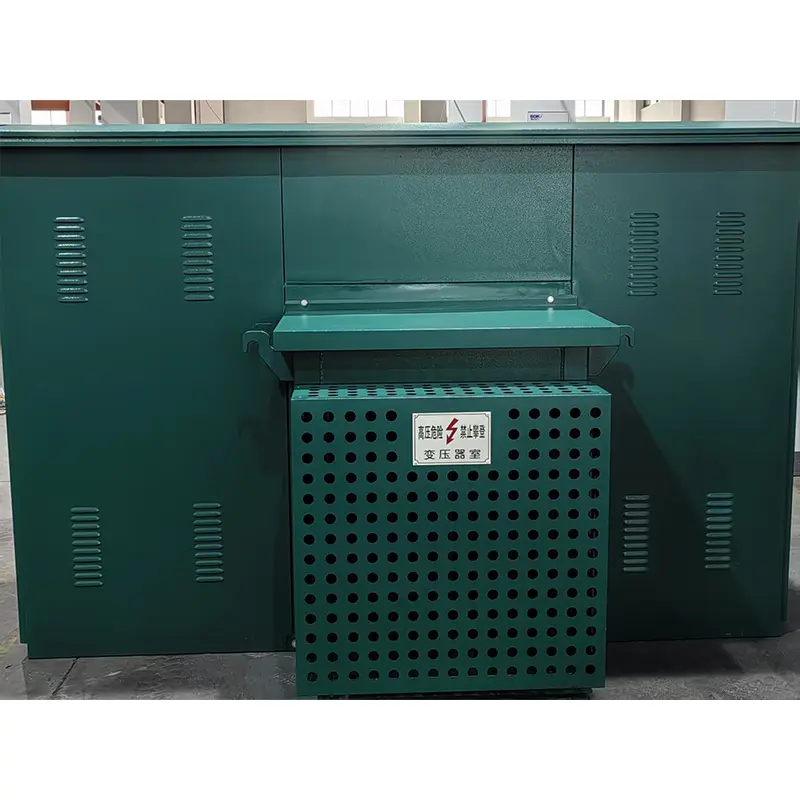

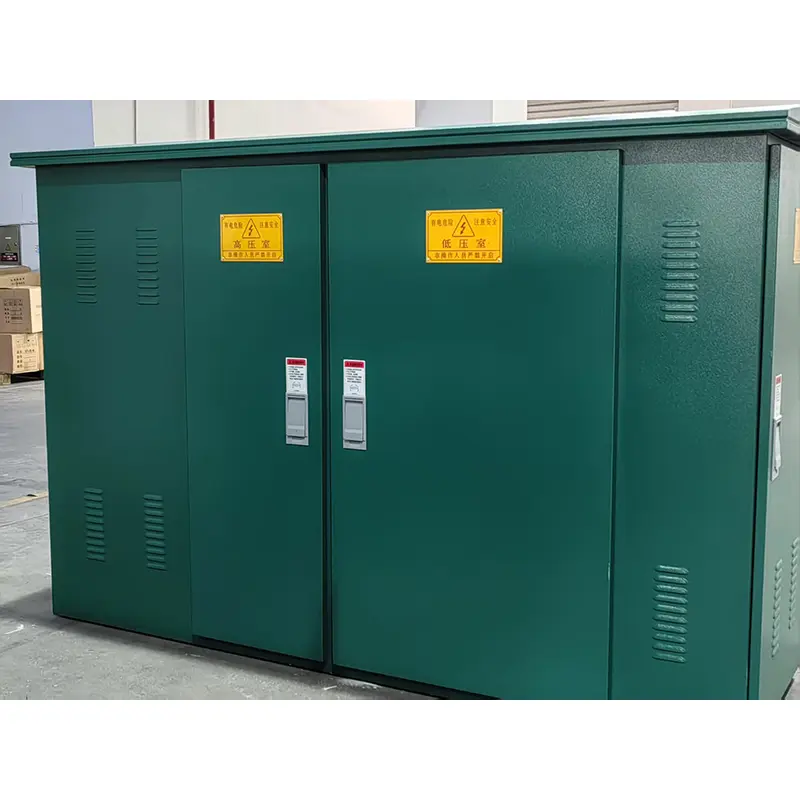

Трифазна підстанція американського типу

Трифазна підстанція ZBW-12 типу типу Трифазна підстанція, вироблена виробником Китаю KEXR,-це підстанція простою структурою, невеликим простором підлоги та сильною ізоляцією, яка підходить для номінальної напруги 10 кВ.
Модель: ZBW-12
Бренд: KEXR

Надіслати запит

Опис продукту

● Трифазна підстанція американського типу

◆ Температура навколишнього середовища: Температура навколишнього середовища навколо трифазної підстанції, встановленої на прокладці американського типу, повинна становити -30 ~ 40 ℃.

◆ Висота: Трифазна підстанція американського типу повинна бути встановлена нижче 4000 м;

◆ Швидкість вітру: еквівалент 34 м/с (не більше 700pa);

◆ Вологість: середньодобова відносна вологість не більше 95%; Щомісячне значення відносної вологості не більше 95%;

◆ Пошкодження: Горизонтальне прискорення не більше 0,4 м/с²

, і вертикальне прискорення не більше 0,15 м/с²

◆ КОМПЛІЦІЯ Встановлення: Установка нахилу американського типу трифазної підстанції не більше 3

◆ Встановлення: навколишнє повітря, очевидно, не забруднене корозійними та горючими газами, і насильницької вібрації на місці установки немає

◆ При замовленні цього продукту поза вищезазначеними умовами ви можете домовитися з KEXR

● Технічні параметри типу ZBW-12 типу Трифазна підстанція, встановлена на прокладці

Серійний номер	Предмет	Одиниця	Технічні параметри
1	Номінальна напруга	KV	10/0,4
2	Максимальна робоча напруга	KV	12
3	Оцінка частоти	Гц	50
4	Номінальна ємність	kva	150-1600
5	1 хв. Частота потужності витримує напругу	KV	35
6	Імпульсна напруга блискавки	KV	75
7	Метод охолодження		Онан
8	Порушення струму з високою напругою резервного запобіжника	з	50
9	Порушення струму запобіжника	з	2.5
10	Температура навколишнього середовища	℃	-35 ~ 40
11	Допустима підвищення температури котушки	℃	65
12	Регулювання напруги без навантаження		± 5% або ± 2*2,5%
13	Рівень шуму	дБ	50
14	Ступінь IP		IP43

Трансформатор

Попередньо встановлена підстанція американської коробки KEXR приймає нові трифазні нафтові трансформатори S9 та S11 серії, мають переваги низьких втрат без навантаження, низького підвищення температури, низького шуму та низької висоти. Втрата без навантаження та втрату навантаження трансформатора нижчі, ніж у первісного трансформатора S9, досягаючи в даний час внутрішній просунутий рівень. Трансформатор має повністю герметичну структуру, яка ефективно ізолює забруднення повітря та деградація ізоляції, спричинена вологою. Подушка повітря 40-90 мм залишається у верхній частині нафтового резервуара, яка може грати роль теплового розсіювання та охолодження разом з горифами оболонки нафтового резервуара, і може ефективно знизити внутрішній тиск.

Розміри та вага

Потужність	A	B	C	H	Вага （kg）
315 кВА	2560	1600	600	1000	3050
400 кВА	2560	1600	600	1000	3270
500 кВА	2560	1600	600	1000	3400
630 кВА	2560	1600	600	1000	3900
800 кВА	2760	1600	800	1000	4200
1000 кВА	2760	1950	800	1000	4800
1250 кВА	2910	1950	800	1000	5400

● Контурний розмір ZBW-12 типу американського типу трифазна підстанція, встановлена на прокладці

ZBW-12 американський тип трифазний підстанційний підстанція стандартні розміри
Ємність (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
