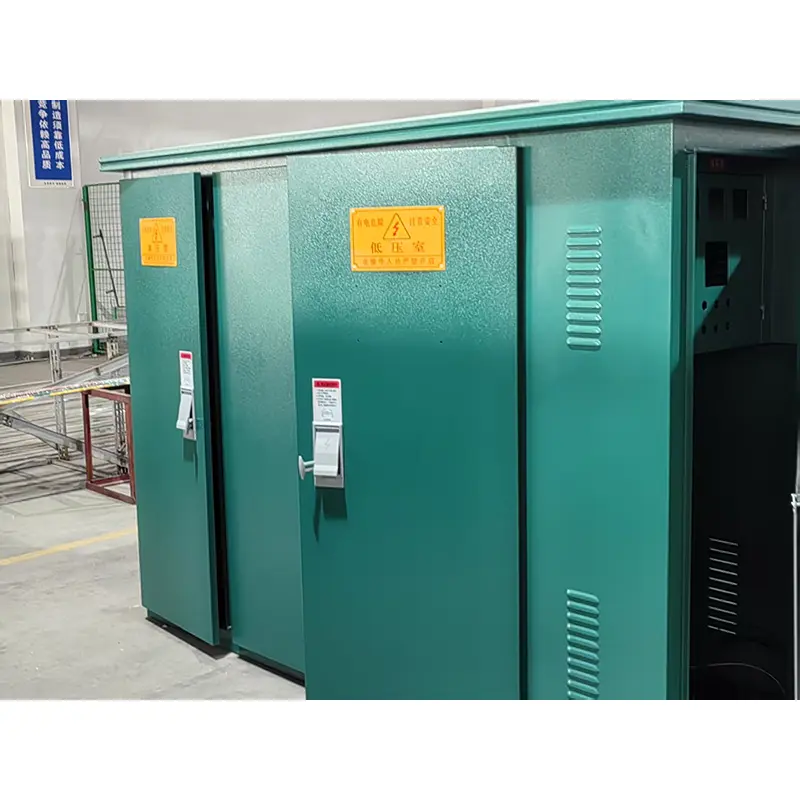

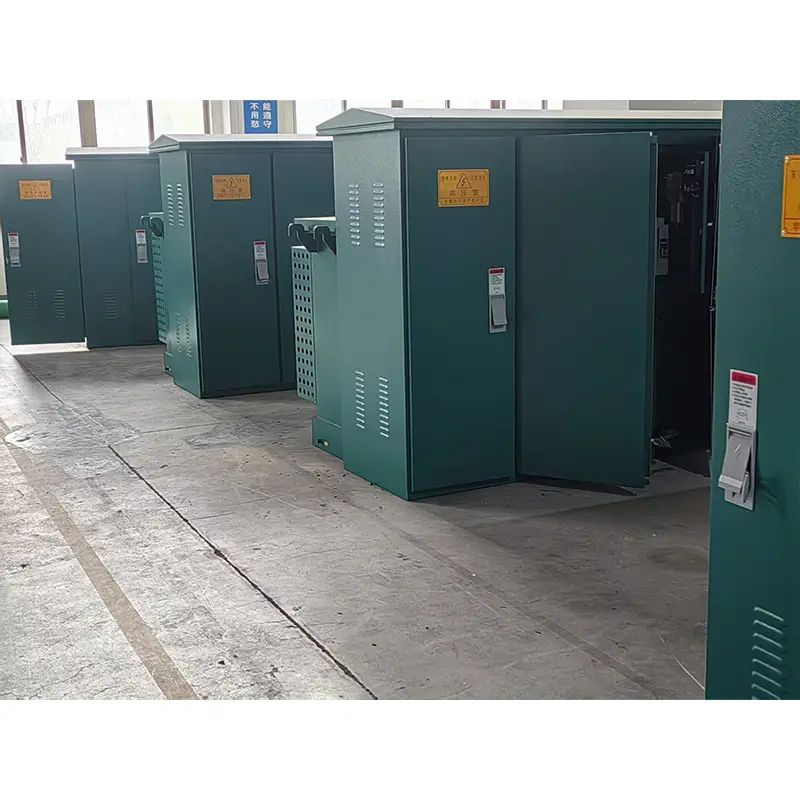

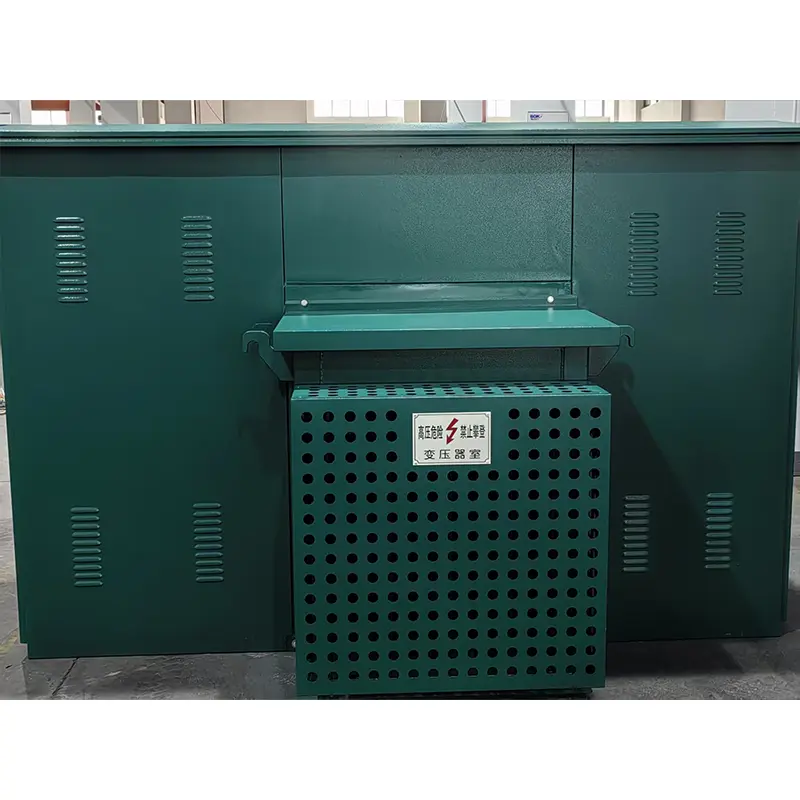

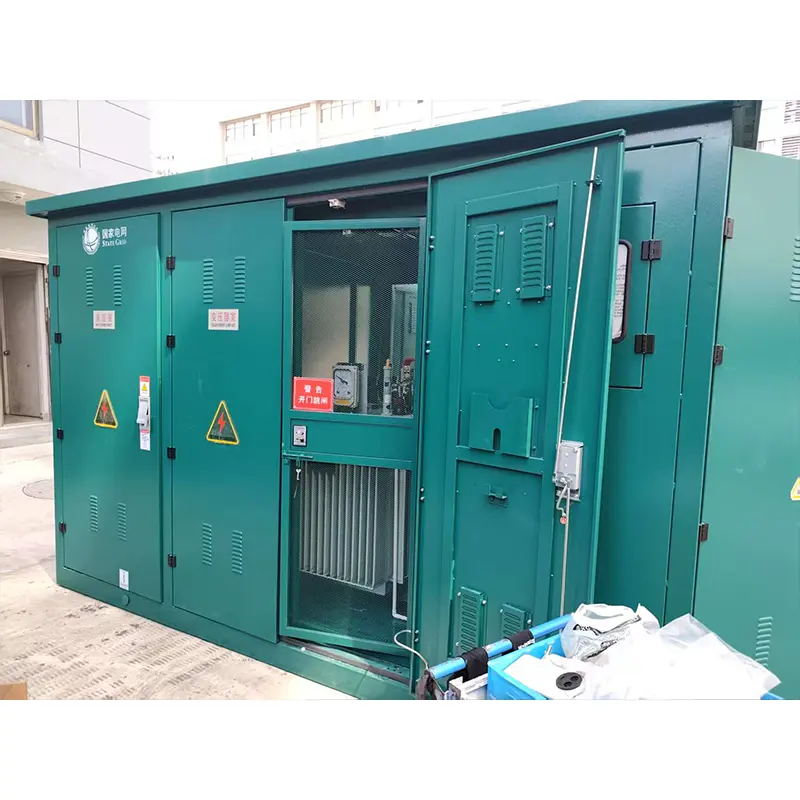

Американський тип додається трансформатор

Американський тип вкладений трансформатор, який виробляється KEXR, постачальником обладнання для передачі та розподілу в Китаї, є загальною підстанцією, яка в основному використовується в системі розподілу 10 кВ, має характеристики компактної структури, зручної установки, високого рівня захисту та зручного обслуговування.
Модель: ZBW-12
Бренд: KEXR

Надіслати запит

Опис продукту

● Ключові компоненти американського типу описують трансформатор

◆ Блок високої напруги

Перемикач навантаження, що здійснюється нафтою: Тридержавна операція (закриття-відкриття-заздалегідь) Механічне життя становить 2000 разів.

Захисний запобіжник: необов'язковий Bay-O-Net (подвійний чутливий запобіжник) або тип електронної ставки.

Захист повного діапазону (перевантаження+коротке замикання)

◆ Трансформатор

Американський тип укладений трансформатор приймає американський стандартний тип занурення нафти (мінеральна олія або біо-нафта необов’язково)

Зв'язок звивистого: △/Y (необов’язково для 208Y/120V або 480Y/277V)

Межа підвищення температури: ≤ 65 к (при 55 ℃ температура навколишнього середовища)

◆ Блок низької напруги

Налаштуйте основний вимикач (відповідно до NEMA AB1)

Стандартна схема гілки:

225А Основний перемикач

8-12 Дорога 20-100A Гілка

● Американський тип вкладений трансформатор за допомогою умов

◆ Температура навколишнього середовища: Температура навколишнього середовища вкладеного трансформатора американського типу повинна бути -30 ~ 40 ℃

◆ Висота: Трансформатор американського типу ZBW-12 повинен бути встановлений менше 4000 м

◆ Швидкість вітру: еквівалент 34 м/с (не більше 700pa)

◆ Вологість: середньодобова відносна вологість не більше 95%; Щомісячне значення відносної вологості не більше 95%

◆ Пошкодження: Горизонтальне прискорення не перевищує 0,4 м/с², а вертикальне прискорення не більше 0,15 м/с²

◆ Установка Установка американського типу Закритий трансформатор: Не більше 3

◆ Встановлення: навколишнє повітря, очевидно, не забруднене корозійними та горючими газами, і насильницької вібрації на місці установки немає

◆ Замовляючи цей продукт поза вищезазначеними умовами, ви можете домовитися з нашою компанією.

● Таблиця технічних параметрів американського типу вкладеного трансформатора

Серійний номер	Предмет	Одиниця	Технічні параметри
1	Номінальна напруга	KV	10/0,4
2	Максимальна робоча напруга	KV	12
3	Оцінка частоти	Гц	50
4	Номінальна ємність	kva	150-1600
5	1 хв. Частота потужності витримує напругу	KV	35
6	Імпульсна напруга блискавки	KV	75
7	Метод охолодження		Онан
8	Порушення струму з високою напругою резервного запобіжника	з	50
9	Порушення струму запобіжника	з	2.5
10	Температура навколишнього середовища	℃	-35 ~ 40
11	Допустима підвищення температури котушки	℃	65
12	Регулювання напруги без навантаження		± 5% або ± 2*2,5%
13	Рівень шуму	дБ	50
14	Ступінь IP		IP43

● Контурний розмір вкладеного трансформатора американського типу

ZBW-12 Американський тип укладений трансформатор Стандартні розміри
Ємність (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
