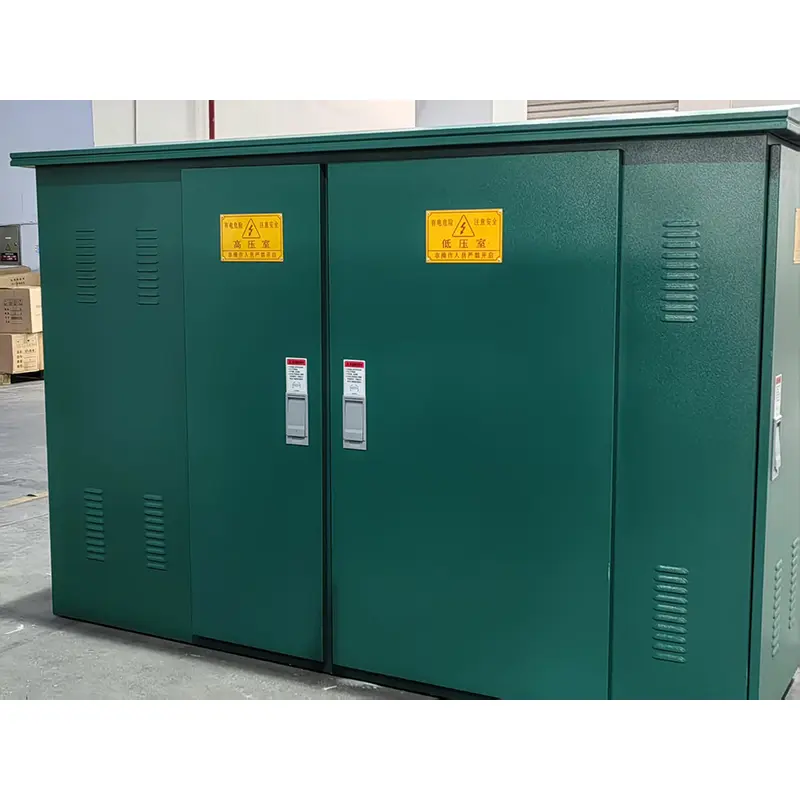

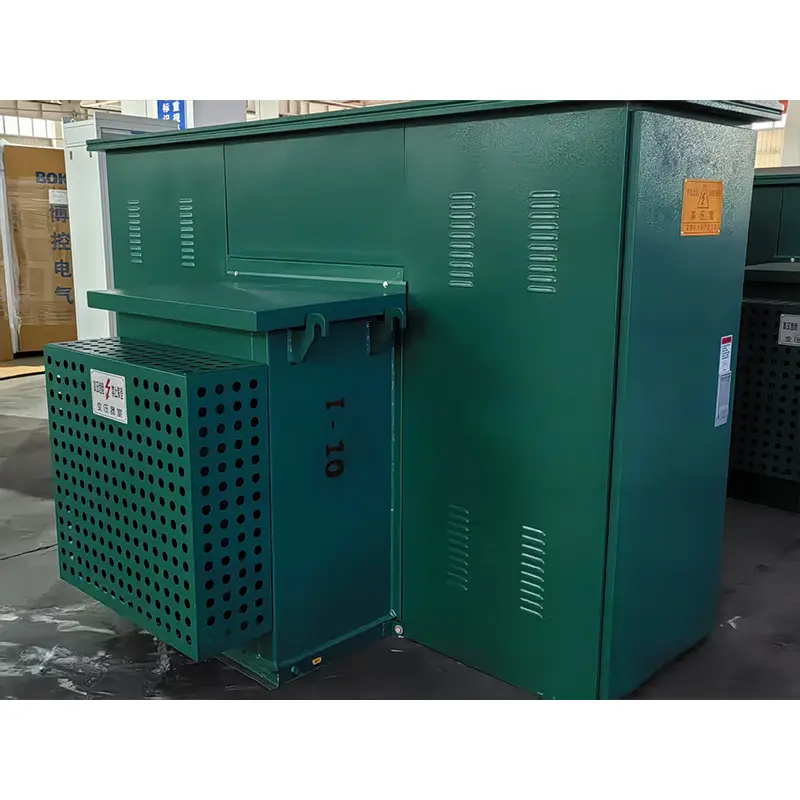

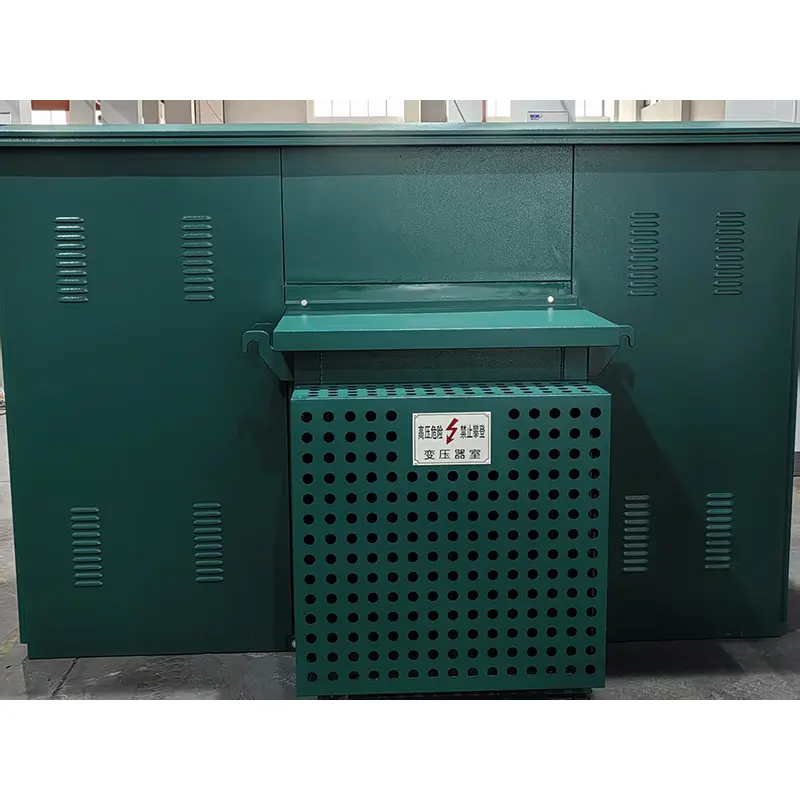

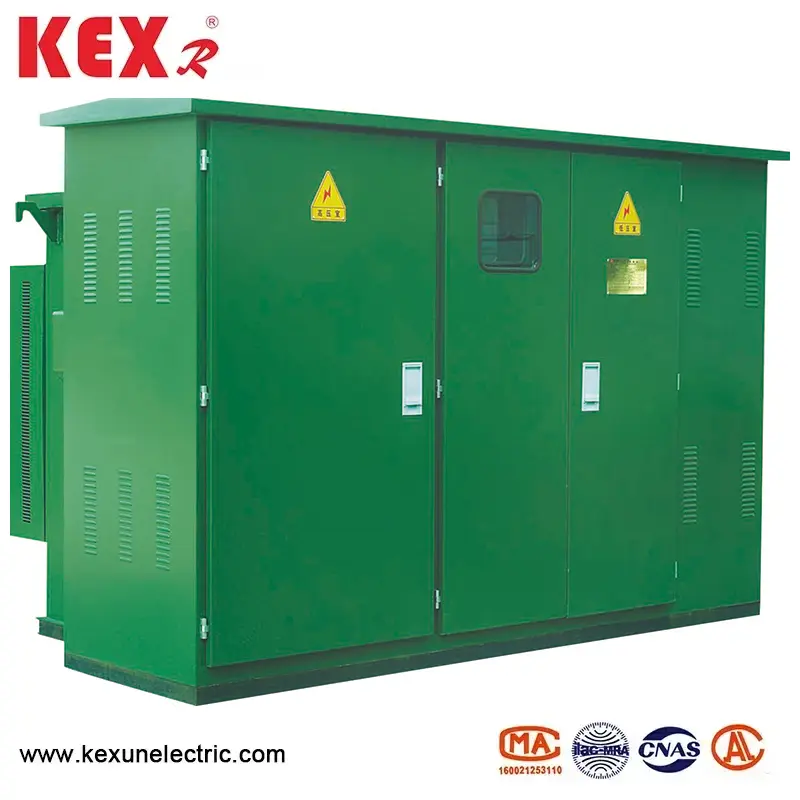

Компактний трансформатор американського типу

● Аналіз моделі компактного трансформатора американського типу

－Z: комбінований тип

－B: підстанція

－W: на відкритому повітрі

－12: номінальна напруга 12kv

● Позиціонування продукту Compact Transform American Type:

◆ Інтегроване рішення для компактного розподілу на відкритому повітрі

◆ Підходить для міських мереж розподілу, промислових парків та нових енергетичних проектів.

◆ Дотримуйтесь стандарту GB/T 17467 (еквівалентний IEC 62271-202).

◆ Камера з високою напругою

● Структурні характеристики

Дизайн коробки:

▶ Компактний трансформатор американського типу приймає двошарову антикорозійну сталеву пластину (товщина ≥2 мм)

▶ Теплоізоляційна проміжка (поліуретанова піна, теплопровідність ≤ 0,025 Вт/м К)

▶ Захист IP34D (Захист від дощу/Захист дрібних тварин)

Оптимізація макета:

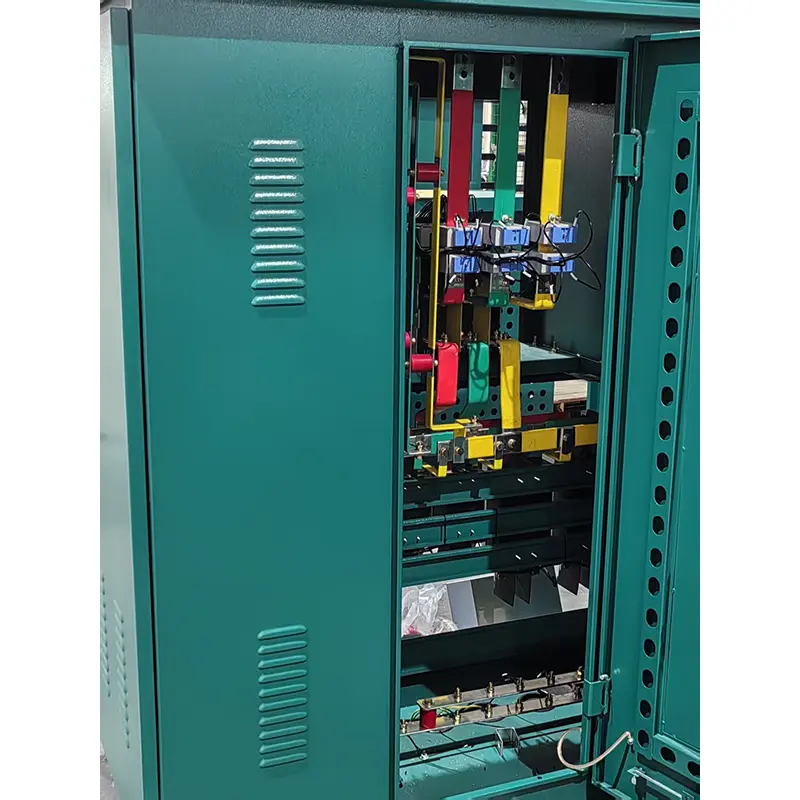

▶ Незалежні відсіки для камери високої напруги, камери трансформатора та камери низької напруги.

▶ Ширина каналу технічного обслуговування ≥800 мм

I

● Екологічні умови компактного трансформатора американського типу за допомогою

◆ Температура навколишнього середовища: максимальна температура +40 ℃, мінімальна температура-30 ℃;

◆ Висота: Компактерний трансформатор типу ZBW-12 тип повинен бути встановлений на місці нижче 4000 м;

◆ Швидкість вітру: еквівалент 34 м/с (не більше 700pa);

◆ Вологість: середньодобова відносна вологість не більше 95%; Щомісячне значення відносної вологості не більше 95%;

◆ Шок -захисник: Горизонтальне прискорення не перевищує 0,4 м/с2, а вертикальне прискорення не більше 0,15 м/с² ；;

◆ КОМПЛЕНЦІЯ Встановлення: Місце встановлення нахилу компактного трансформатора американського типу повинен бути меншим;

◆ Інсталяційне середовище: навколишнє повітря компактного трансформатора американського типу, очевидно, не забруднено корозійними та горючими газами, і на місці установки немає жорстокої вібрації;

◆ Замовляючи цей продукт поза вищезазначеними умовами, ви можете домовитися з нашою компанією.

◆ Американський тип компактний трансформатор Технічні параметри
